Инструмент Pen

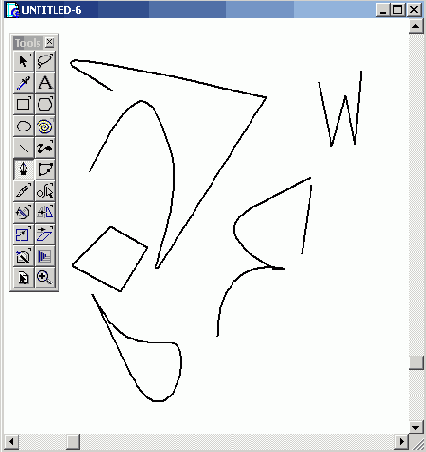

Инструмент Pen (Перо) предназначен для построения сложных кривых и контуров, состоящих из фрагментов кривых Безье и прямых линий. Инструмент позволяет управлять кривизной фрагментов и регулировать гладкость их соединения. На рис. 2-16 показана палитра с выбранным инструментом и некоторые кривые, которые можно нарисовать, помощью Реп.


При работе со всеми рассмотренными инструментами можно было не задумываться о таких понятиях, как опорные точки, узлы и касательные (см. раздел «Из чего состоит рисунок»). А рисование инструментом Freehand по стилю даже приближается к натуральным изобразительным инструментам: карандашам и кистям. Иллюзия подлинности особенна сильна, если компьютер оснащен графическим планшетом. Однако невозможно освоить работу с инструментом Реп (Перо), не имея ясного представления о кривых Безье и их роли в построении сложных кривых.



2-16. Инструмент Pen

Вернемся еще раз к опорным точкам и кривым Безье. Сложный контур в программе строится как совокупность прямых и криволинейных фрагментов. Опорные точки, или узлы, определяют положение фрагментов и служат соединениями отдельных участков контура. Криволинейные фрагменты представляются в виде кривых Безье. Последовательность расстановки опорных точек задает направление кривой. Если двигаться по кривой от конечного узла к начальному, то все касательные узлов можно разделить на входящие и исходящие. Опорные точки бывают трех видов: гладкие узлы (curve points), соединительные узлы (connector points) и угловые узлы или вершины (corner points). Они различаются по своим свойствам и по роли в рисовании сложных кривых.

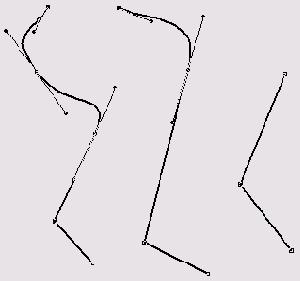

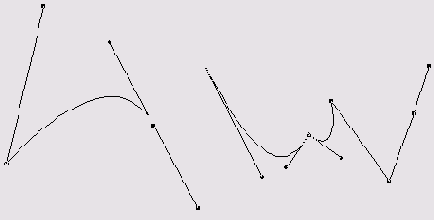

Гладкие узлы (рис. 2-17) служат для гладкого соединения двух криволинейных фрагментов сложной кривой. Входящая и исходящая касательные гладкого узла всегда сходятся под углом 180 градусов.


Гладкость соединения сохраняется при любых изменениях касательных и перемещениях узла. Программа отображает отмеченные гладкие узлы в виде небольших кружочков.



2-17. Гладкие узлы (curve points)
