Сварка


Операция Union (Сварка) служит для создания целостного объекта из нескольких исходных компонетов. Термин "сварка" в качестве одного из специализированных переводов названия операции Union в данном случае достаточно точно определяет ожидаемые результаты и область применения данной операции. При сварке новый объект представляет собой результат объединения составляющих элементов.

Чтобы сварить несколько замкнутых объектов, их необходимо отметить и выполнить команду Modify|Combine|Union или щелкнуть по кнопке

в палитре Operations. Результирующий объект получает параметры заливки и обводки нижнего объекта. При сваривании достигается более тесная интеграция между операндами, чем при объединении. На рисунке рис. 5-2 показаны результаты группирования, объединения и сварки одних и тех же фигур.

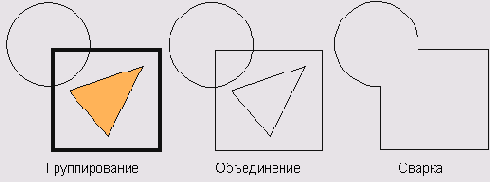

5-2. Способы соединения объектов

При сварке непересекающихся объектов получаются обычные составные контуры, которые по своим свойствам ничем не отличаются от контуров, полученных объединением. Операция не обладает свойствами алтернативных команд Split и Join, и отменить результаты сварки можно только при помощи команды отката. Открытые контуры не имеют «припуска на обработку», поэтому их нельзя сваривать.

Чтобы сохранить оригиналы свариваемых объектов, перед выполнением команды Union нажмите на клавишу <Shift>. Этот прием можно использовать только в том случае, если установлен флажок Path operations consume original paths (Операции с контурами удаляют исходные контуры) из раздела Object диалогового окна Preferences (флажок устанавливается по умолчанию).

На рисунке отображается фигура, напоминающая гимнастическую гантель. Она получена сваркой овала и двух окружностей. Рисование такой, достаточно простой фигуры с использованием кривых Безье требует значительно больших усилий.
